Prosím poraďte, jak to zapojit

Příspěvek od masterT » 28.06.2012 12:54

Zdravim,
uz delsi dobu resim, jak si dodelat osvetleni pri nastupovani. Puvodne jsem chtel sehnat origo zrcatka, ktere uz osvetleni maji, ale nakonec po porade se Zaqikem by to bylo moc slozite. Tak jsem sehnal pekne, vykonne, placate diody na 12V a ted nevim, jak to pripojit. Promeroval jsem vsechny volne konektory a draty, co mam ve dverich a v konektoru do zrcatka jsou nepouzite asi ctyri draty, tak jsem si rikal, ze bych nasel svazek, co leze ze dveri do interieru a napojil na osvetleni na nohy, ale nejak se mi to nedari. Meril jsem konektory v konektoru C112, co je u spolujezce, kde by meli kabely ustit, ale nic.

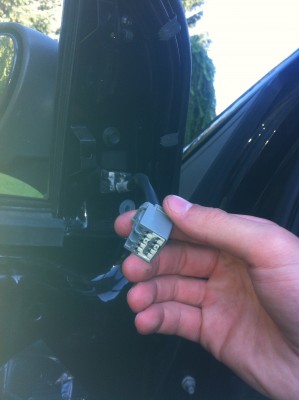

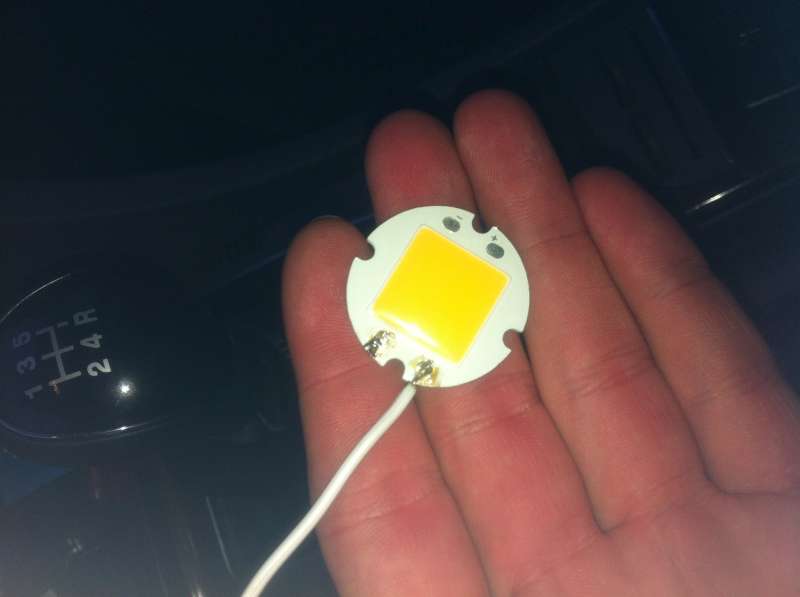

Na fotkach vidite konektor, diodu a spodek zrcatka.

Co si o tom myslite? Jak byste to zapojili vy?
Přílohy
Ford Mondeo MK5 2.0 EcoBoost 176KW
Ford Focus MK3 1.6 EcoBoost Titanium
Ford Fiesta MK7 1.4. 16V Titanium

byl Ford Focus MK2 1.8 TDCi

Uživatelský avatar
vitacz
Zkušený
Zkušený
Příspěvky: 1744
Registrován: 16.06.2008 22:08
Bydliště: Praha 10

Re: Prosím poraďte, jak to zapojit

Příspěvek od vitacz » 28.06.2012 17:07

No napoj to na spínač dveří, který vidíš když otevřeš dveře. Ten po sepnutí dává kostru (-) od toho vytáhneš jeden fous (-) k té diodě a druhej k fous (+) k diodě dáš třeba od pojistkovky na vnitřní osvětlení. Nebo na něco kde je pořád 12V.
Ford Focus 1.8 TDCi 74kW chip 92kW 125HP Kombi 2004 ->Galerie<-
Ford S-Max 2.0 TDCi 103KW - 2011
ObrázekObrázek

Uživatelský avatar
lucky.jack
Test driver
Test driver
Příspěvky: 8449
Registrován: 12.03.2011 21:18
Bydliště: v Hradci Královým

Re: Prosím poraďte, jak to zapojit

Příspěvek od lucky.jack » 28.06.2012 17:12

Nepleteš si to s nějakým jiným autem?
Nevím o spínači, který bych na focusu mkII viděl když otevřu dveře :?:
Focus III combi, 10/2011, 1.6 Ti-VCT 105 koníků

>Galerie< - Focus II combi 10/2007 Collection(mezifacelift), 1.6 TDCi 66 kW/214Nm - chip 81kW/245Nm

Uživatelský avatar
masterT
Člen klubu
Člen klubu
Příspěvky: 394
Registrován: 27.10.2009 12:33
Bydliště: Severní Morava

Re: Prosím poraďte, jak to zapojit

Příspěvek od masterT » 28.06.2012 23:03

Jaky spinac myslis??
Ford Mondeo MK5 2.0 EcoBoost 176KW
Ford Focus MK3 1.6 EcoBoost Titanium
Ford Fiesta MK7 1.4. 16V Titanium

byl Ford Focus MK2 1.8 TDCi

Uživatelský avatar
vitacz
Zkušený
Zkušený
Příspěvky: 1744
Registrován: 16.06.2008 22:08
Bydliště: Praha 10

Re: Prosím poraďte, jak to zapojit

Příspěvek od vitacz » 29.06.2012 13:16

Vy ve dveřích nemáte takovej špunt, který se zamáčkne když zavřete dveře? Jak auto teda u Vás pozná otevření a zavření dveří? Předpokládal jsem že to tam bude. např u mondea 2006 to tam je u mého focusu to je no snad u všech aut, ale třeba se to už od nějaké doby dělá jinak. Tak pokud tak je tak sry.

Jinak to není na dveřích, ale na karoserii, na straně co jsou panty od dveří.
Ford Focus 1.8 TDCi 74kW chip 92kW 125HP Kombi 2004 ->Galerie<-
Ford S-Max 2.0 TDCi 103KW - 2011
ObrázekObrázek

Uživatelský avatar
vitacz
Zkušený
Zkušený
Příspěvky: 1744
Registrován: 16.06.2008 22:08
Bydliště: Praha 10

Re: Prosím poraďte, jak to zapojit

Příspěvek od vitacz » 29.06.2012 13:23

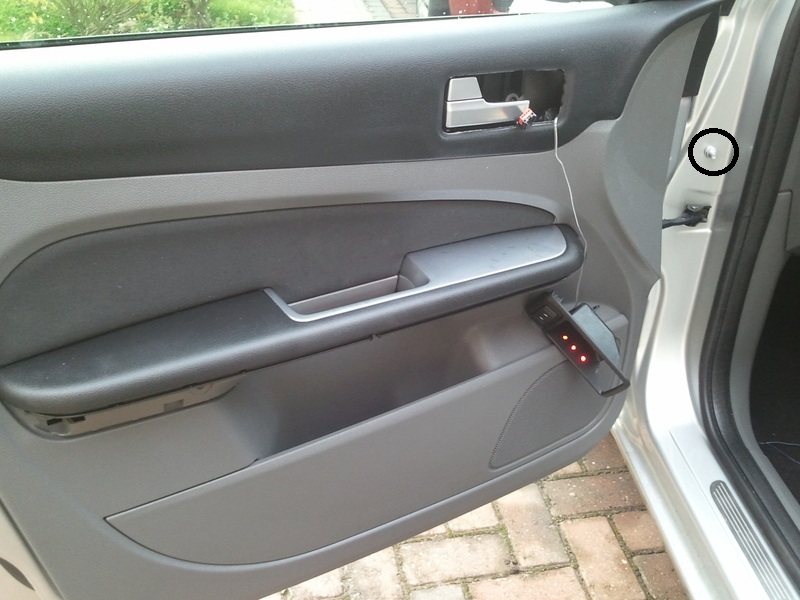

Tohle?
