Odporový drát originál Ford DRL -

Příspěvek od Adow » 20.11.2011 21:46

Při hledávání volného drátu mezi pojistkovou skříňkou u spolujezdce jsem narazil na konektoru C96 na pin 1 a 26. Tyto piny jsou propojeny dlouhým odporovým drátem, který údajně vede někam k nárazníku, tam se bez přerušení otočí a jde zpět do pojistkovky. Drát slouží pro originál forďácké denní svícení. Já nemám osazenou ani patici pro relé, ani tyto piny na C96. Rád bych drát využíl místo protahování nového.. Neví někdo, kam přesně ten drát vede? Mockrát díky za info!
Ford Focus 2 - po FL...

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24581
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Odporový drát originál Ford DRL -

Příspěvek od ZaQik » 20.11.2011 22:05

nekam k pojistkovce v motoru; k narazniku ne-e
:wink:
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
zdenyvm
Pokročilý
Pokročilý
Příspěvky: 585
Registrován: 09.03.2010 15:29
Bydliště: Zlínský kraj

Re: Odporový drát originál Ford DRL -

Příspěvek od zdenyvm » 21.11.2011 08:19

Já bych zas moooc potřeboval ten drát, nevíte někdo aspoň z jakého je drátu, jak je dlouhý nebo jestli se dá někde sehnat...?
Ford Focus IV 1,0 Ecoboost (155HP Bluefin)
Obrázek

Ford Focus III 1,0 Ecoboost (150HP Bluefin) - prodáno
Obrázek

Ford Focus II 1,6 TDCi (80kw) - prodáno
Obrázek

Uživatelský avatar
Adow
Člen klubu
Člen klubu
Příspěvky: 6800
Registrován: 20.05.2011 09:52
Bydliště: Kousek od Brna

Re: Odporový drát originál Ford DRL -

Příspěvek od Adow » 21.11.2011 09:25

Je to lanko 0,75mm2 - aspoň podle schématu. Délka teda asi 4m. Odpor jsem ještě neměřil.. Moje auto má ořezanej GEM a nemám tam patici pro relé a pojistky. Takže budu tento drát využívat k jinému účelu. Vytahovat ho ale ani nemůžu - je ve svazku - a navíc ho chci právě proto, abych nemusel natahovat drát novej :).

Uživatelský avatar
pepa.marecek
Nováček
Nováček
Příspěvky: 113
Registrován: 05.09.2009 17:31
Bydliště: Třebenice,severni čechy

Odporový drát originál Ford DRL -

Příspěvek od pepa.marecek » 26.11.2011 13:10

:nixw:
Přílohy

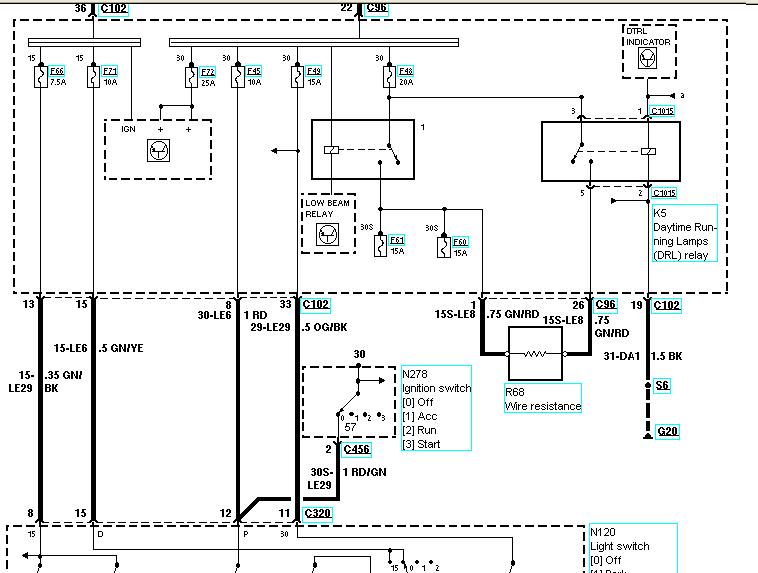

schema 1.JPG
Naposledy upravil(a) pepa.marecek dne 26.11.2011 19:15, celkem upraveno 1 x.
Ford C-MAX 2.0 TDCi ,Ghia ,2005

Uživatelský avatar
Adow
Člen klubu
Člen klubu
Příspěvky: 6800
Registrován: 20.05.2011 09:52
Bydliště: Kousek od Brna

Re: Odporový drát originál Ford DRL -

Příspěvek od Adow » 26.11.2011 14:14

Tak já jsem se dneska hrabal v autě. Ten odporovej drát jsem ve FJB (pojistkovka motoru) nenašel, tak jsem stejně natahoval nové dráty.. Každopádně jsem měřil ten odpor. Dopadl jsem stejně jako ZaQik - 0 ohmů - nic jsem nenaměřil :(...

Uživatelský avatar
zdenyvm
Pokročilý
Pokročilý
Příspěvky: 585
Registrován: 09.03.2010 15:29
Bydliště: Zlínský kraj

Re: Odporový drát originál Ford DRL -

Příspěvek od zdenyvm » 26.11.2011 19:18

Nedá se místo toho drátového odporu R68 zapojit nějaký jiný, klasický...?
Odporových drátů průměr 0,75 jsou mraky hodnot. :(
Ford Focus IV 1,0 Ecoboost (155HP Bluefin)
Obrázek

Ford Focus III 1,0 Ecoboost (150HP Bluefin) - prodáno
Obrázek

Ford Focus II 1,6 TDCi (80kw) - prodáno
Obrázek

Uživatelský avatar
Adow
Člen klubu
Člen klubu
Příspěvky: 6800
Registrován: 20.05.2011 09:52
Bydliště: Kousek od Brna

Re: Odporový drát originál Ford DRL -

Příspěvek od Adow » 26.11.2011 20:16

Vsadím se, že je to naprosto normální drát (tedy lanko) 0,75mm2. Nic extra. Je divný, že jsem tam nenaměřil žádný odpor - to by spíš napovídalo tomu, že to není žádná specialita. Spíš bych to zkusil s tím 68-ohmovým odporem - samozřejmě patřičně dimenzovaným..
Seš si jistej, že Ti to DRL nefunguje právě kvůli tomuto drátu?

Uživatelský avatar
pepa.marecek
Nováček
Nováček
Příspěvky: 113
Registrován: 05.09.2009 17:31
Bydliště: Třebenice,severni čechy

Re: Odporový drát originál Ford DRL -

Příspěvek od pepa.marecek » 26.11.2011 20:23

...zajimalo by mně,jestli to někomu funguje (systemus DRL ): den 100% a
noc 85-80% svitivost žarovky ???

...jinak jsem to taky zkoušel a fungovalo mi to ale svitilo to stejně (na 100% den/noc), vzdavam to a jdu do LED denniho sviceni.
Ford C-MAX 2.0 TDCi ,Ghia ,2005

Uživatelský avatar
zdenyvm
Pokročilý
Pokročilý
Příspěvky: 585
Registrován: 09.03.2010 15:29
Bydliště: Zlínský kraj

Re: Odporový drát originál Ford DRL -

Příspěvek od zdenyvm » 26.11.2011 23:12

Jsem na tom stejně a vsadím boty, že je zakopaný pes v tom kabelu mezi 1 a 26. Nějak mi nedává smysl, že by tam byl i kdyby 4 metry dlouhý kabel - co to má za význam? Odpor u krátké spojky a 4m dlouhého drátu bude stejný...
Rád bych to dodělal, ale bez specifikace toho pekelného drátu to asi nedám... :cry:
Ford Focus IV 1,0 Ecoboost (155HP Bluefin)
Obrázek

Ford Focus III 1,0 Ecoboost (150HP Bluefin) - prodáno
Obrázek

Ford Focus II 1,6 TDCi (80kw) - prodáno
Obrázek

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24581
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Odporový drát originál Ford DRL -

Příspěvek od ZaQik » 27.11.2011 00:49

- pri reseni denniho sviceni original ford sviti svetla opravdu na nizsi vykon (procenta neodhadnu)
- dnes jsem tu propojku meril galvanomerem - ma 0,08 ohm (coz vzhledem k chybe meraku a jeho stari jen znaci, ze je to OBYCEJNY drat), ktery ma skoro 5m na delku
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Standa.64
Zkušený
Zkušený
Příspěvky: 1354
Registrován: 09.12.2010 17:34
Bydliště: Jablonec nad Nisou

Re: Odporový drát originál Ford DRL -

Příspěvek od Standa.64 » 27.11.2011 10:10

S tím jsem vloni taky experimentoval,propojka pinů 1 a 26 by měla mít 0,3 ohmu a žárovky svítí tak odhadem na 45W. Problém byl, že výkonový odpor dost hřál,tak jsem toho radši nechal a vyřešil to modulem od cyberlinku.
Kuga ST-Line X 2.5 Duratec Hybrid AWD Solar

Uživatelský avatar
pepa.marecek
Nováček
Nováček
Příspěvky: 113
Registrován: 05.09.2009 17:31
Bydliště: Třebenice,severni čechy

Re: Odporový drát originál Ford DRL -

Příspěvek od pepa.marecek » 27.11.2011 10:50

"modul od cyberlinku" co to je? a jakou to ma funkci?
Ford C-MAX 2.0 TDCi ,Ghia ,2005

Standa.64
Zkušený
Zkušený
Příspěvky: 1354
Registrován: 09.12.2010 17:34
Bydliště: Jablonec nad Nisou

Re: Odporový drát originál Ford DRL -

Příspěvek od Standa.64 » 27.11.2011 14:41

Samozřejmě omluva,není to cyberlink ale cybertronik ,už jsem s těch elektronických názvů zmatený.Jinak se modul už tady někde na fóru řešil,ale vložím odkaz http://www.cybertronic-labs.cz/product/detail?id=14
Kuga ST-Line X 2.5 Duratec Hybrid AWD Solar

Uživatelský avatar
pepa.marecek
Nováček
Nováček
Příspěvky: 113
Registrován: 05.09.2009 17:31
Bydliště: Třebenice,severni čechy

Re: Odporový drát originál Ford DRL -

Příspěvek od pepa.marecek » 27.11.2011 15:28

No a jak jsi s tim modulem spokojenej?
Ford C-MAX 2.0 TDCi ,Ghia ,2005
