Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od masterT » 04.11.2012 23:58

Jo,mas pravdu. Vypadalo to jednoduse, ale fakt to asi nema cenu. Puvodne jsem myslel, ze to zevnitr sklopim tlacitkem a hotovo, ale predstava, ze taham kabely z GEMu do dveri, pod sedadlo a plno dalsich veci mi za to asi nestoji. Ale jak jsme se bavili, alespon to svetlo pri nastupovani bych si dodelal, to jak rikas, nebude tak slozite.

Jenom by to chtelo zjistit, kolik bych mel mit osazenych pinu v konektoru k zrcatku, abych poznal, jestli mam natazeny vodic z ridici jednotky dveri.
Ford Mondeo MK5 2.0 EcoBoost 176KW
Ford Focus MK3 1.6 EcoBoost Titanium
Ford Fiesta MK7 1.4. 16V Titanium

byl Ford Focus MK2 1.8 TDCi

Uživatelský avatar
Adow
Člen klubu
Člen klubu
Příspěvky: 6800
Registrován: 20.05.2011 09:52
Bydliště: Kousek od Brna

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od Adow » 05.11.2012 07:47

Pro osvětlení to pravděpodobně mít budeš, moje DCU z auta 2007 pro to má kabel vytažený..
Na straně zrcátka to mít asi nebudeš - to by bylo až na tom novým.. Na straně dveří je to pin 6 - oranžovo-bílý. Jinak zrcátka jsem řešil, protože jsem měl panýlky s konektory pro zrcátka před FL a předělával na po FL - takže můžu posloužit pěknou tabulkou a fotkama :D..
Řidič - C807 konektor zrcátka, C728 konektor DCU, PFMU = power folding mirror unit (ta řídicí jednotka pro sklápění):

Kód: Vybrat vše

Pin zrc.  Směr        Barva    Průřez   Funkce
C807-1	 C728-11     BU-RD	 0,35	  motor up/dn (y)
C807-2	 C728-10     YE-BU	 0,35	  motor l/r (x)
C807-3	 C728-9	   WH	    0,35	  motor společný
C807-4	 C728-2	   GN-BK	 0,35	  výhřev zrcátka
C807-5	 C728-3	   BK	    0,35	  zem zrcátka
C807-6	 C728-14	  OG-WH	 0,35	  osvětlení nástupu
C807-7	 C96-37      BU-RD	 0,35	  blinkr v zrcátku (musel by se asi natáhnout z GEMu)
C807-8	 PFMU-3      WH-GN	 0,5	   sklápění zrcátek - poloha jízda
C807-9	 PFMU-1      YE-GN	 0,5	   sklápění zrcátek - poloha sklopení
C807-10
Spolujezdec to stejný, jen konektor C821 a DCU C723.

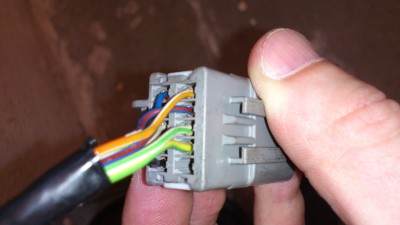

V příloze jsou fotky (plně vybaveného) konektoru zrcátka před FL - strana dveří. Auto mého dárce nemělo el. sklápěné zrcátka a myslím ani osvětlení nástupu a kabely má přivedené v rámci dveří všechny. Bylo to ale mezi FL - 2007.

Pokud bys kupoval zrcátko s osvětlením a motorkem pro sklápění, tak to bude pravděpodobně i včetně blinkru (GHIA/Titanium)!
Takže je ještě otázka, jestli měnit zrcátko nebo jen přimontovat osvětlení do stávajícího (např. http://autovrakovisteucapa.cz/eshop/ind ... 1&Itemid=1). Nejlepší by možná byly rozbitý zrcátka za pár peněz a dát to dohromady ze dvou :D.
Přílohy

Uživatelský avatar
Dr.Romca
.
.
Příspěvky: 7111
Registrován: 27.06.2011 15:06
Bydliště: Praha
Kontaktovat uživatele:

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od Dr.Romca » 05.11.2012 08:19

s tím automatickým sklopením po zamčení - u Mondea Mk3 to šlo udělat vlastním relátkem - třeba to tady půjde také, no ne?

http://www.ford-focus.cz/forum/viewtopi ... 75&t=14431

Uživatelský avatar
Adow
Člen klubu
Člen klubu
Příspěvky: 6800
Registrován: 20.05.2011 09:52
Bydliště: Kousek od Brna

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od Adow » 05.11.2012 08:23

Jasný, toto jde - ale musíš napřed mít el. sklápěná zrcátka. Říct jim pak, že se mají sklápět při zamknutí už je jiná věc.. Řešíme tu samotné dodělání funkce.

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24585
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od ZaQik » 27.11.2012 15:09

... testovanim dvernich modulu FF2 po FL se mi podarilo nastavit el. sklopna zrcatka tak, ze pri uzamceni auta dalkovym ovladacem dojde k jejich sklopeni a pri odemceni jejich odklopeni. Kdyby se nasel nejaky dobrovolnik na dlouhodoby test, budu rad.
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
ikoala
Junior
Junior
Příspěvky: 246
Registrován: 18.02.2012 12:08
Bydliště: Ústí nad Labem

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od ikoala » 27.11.2012 16:12

skoda, ze nemam zrcatka sklopna v elektrice :(

Uživatelský avatar
Adow
Člen klubu
Člen klubu
Příspěvky: 6800
Registrován: 20.05.2011 09:52
Bydliště: Kousek od Brna

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od Adow » 27.11.2012 16:27

Škoda, že nemám čistokrevný DCU po FL :D.. Toto využití už by se mi líbilo :wink:.

Uživatelský avatar
votas83
Junior
Junior
Příspěvky: 220
Registrován: 30.05.2011 20:37
Bydliště: Nová Ves u Líbeznic

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od votas83 » 09.01.2013 12:16

Cao kluci mam dotazek,sice tady řešite sklopeni zrcatek ale i osvetleni,pohravam si dodelat osvetleni v zrcatkach,lampičky jsem našel:
http://www.aci.cz/1866916-osvetleni-nas ... 06335.html
ted jde o to jak udelat diru do zrcatka,ta lampička tam je lehce zapuštena,nevim jestli se tohle da jen vyriznout,neudelam asi presne ten vyřez aby byla zapustena,da se sehnat samotne ta spodni strana zrcatka s vyrezem jako treba to ma superb?
http://www.nd-skoda-volkswagen.cz/cz/au ... rb-ii.html
štava do toho se uz nekde najde...
Diky Votas
FOCUS ST 225 FL
Serie:266,5 PS 341,2Nm,custom intercooler,custom lauf,RS svíčky-spojka,Eibach Pro-Kit springs, torque mounts(silentbloky.cz),otevřené sání ala DS ,Sound SymposerOFF

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24585
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od ZaQik » 09.01.2013 12:43

dal bych tam spis neoriginalni osvetleni - treba takove ty kulate LEDky, ktere se davaji na predek jako DRL ... pridelavaji se podobne jako parkovaci senzory
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
votas83
Junior
Junior
Příspěvky: 220
Registrován: 30.05.2011 20:37
Bydliště: Nová Ves u Líbeznic

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od votas83 » 09.01.2013 15:01

jjj taky jsem na to koukal,jen bych radci aby to bylo jak origo.... :) kdo mate microcat pllllllsss podivaly byste se jestli se to da sehnat jako nahradni dil nebo jestli ford ma jen cele zrcatko....
Dekuju... :)
tady byl nekdo šikovnej....ale nemam doktorske ruce... :roll:
http://www.fuchsenrico.de/FoFo/Umfeld/U ... htung.html
FOCUS ST 225 FL
Serie:266,5 PS 341,2Nm,custom intercooler,custom lauf,RS svíčky-spojka,Eibach Pro-Kit springs, torque mounts(silentbloky.cz),otevřené sání ala DS ,Sound SymposerOFF

Uživatelský avatar
Adow
Člen klubu
Člen klubu
Příspěvky: 6800
Registrován: 20.05.2011 09:52
Bydliště: Kousek od Brna

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od Adow » 09.01.2013 19:19

Na originálu je osazení, které jen těžko doděláš. Jinak ten spodek není samostatnej - je to rám - v podstatě celý zrcátko a stojí to ranec...

Uživatelský avatar
votas83
Junior
Junior
Příspěvky: 220
Registrován: 30.05.2011 20:37
Bydliště: Nová Ves u Líbeznic

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od votas83 » 09.01.2013 20:56

ahaaa :wallbash: hmmm tak budu sondovat na ebay,treba nekdo bude prodavat nejak pochroumane...
FOCUS ST 225 FL
Serie:266,5 PS 341,2Nm,custom intercooler,custom lauf,RS svíčky-spojka,Eibach Pro-Kit springs, torque mounts(silentbloky.cz),otevřené sání ala DS ,Sound SymposerOFF

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 24585
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od ZaQik » 06.02.2013 19:03

ZaQik píše:... testovanim dvernich modulu FF2 po FL se mi podarilo nastavit el. sklopna zrcatka tak, ze pri uzamceni auta dalkovym ovladacem dojde k jejich sklopeni a pri odemceni jejich odklopeni. Kdyby se nasel nejaky dobrovolnik na dlouhodoby test, budu rad.
prvni zdejsi ostry provoz: http://www.ford-focus.cz/forum/viewtopi ... 13#p857813
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
Mlyeko
Junior
Junior
Příspěvky: 347
Registrován: 01.05.2011 14:48
Bydliště: Zdiby

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od Mlyeko » 09.04.2013 13:09

Cau mám dotaz. Ten motorek na sklápění se dá dodělat do zrcátek a nebo ne ?
Jde mi o to když seženu rozflákaný zrcátko ale ten motorek bude v cajku jestli to půjde přehodit ;)
Díky Mlyeko
Ford Focus 1.8 TDCi 85kW GHIA / r.v.2007 / 110-139tkm / GREY / 16'' kola ALU

ObrázekObrázek

trance_miki
Nováček
Nováček
Příspěvky: 13
Registrován: 28.03.2013 19:21

Re: Sklopení zrcátek po vypnutí motoru

Příspěvek od trance_miki » 16.05.2013 10:32

Chci tímto ještě jednou poděkovat ZaQikovi za přehrání dveřního modulu a zprovoznění automatického sklápění zrcátek... :gott:
je to pecka... :Dancer:
